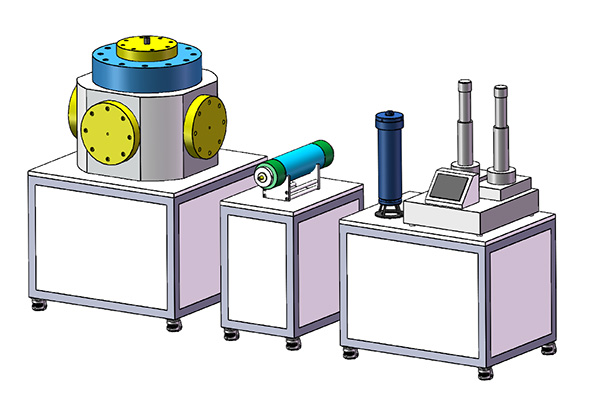

本設備是一套綜合性系統平臺，測試真三軸情況下，多相（固氣液）、多場（應力加載、瓦斯吸附解吸、煤體損傷、溫度等）動態耦合煤體參數（滲透率、應力應變、吸附解吸和損傷特性等）變化規律，包括增滲液體壓注煤體增滲機制測試等。

功能

不同應力加載、溫度情況下，煤體應力應變、吸附解吸和損傷特性變化規律；

不同應力、孔隙壓力、溫度條件下，氣相、液相滲透率動態變化特性；

增滲溶液壓注溶蝕等各種增透措施作用下，煤體力學-吸附-損傷-溫度-化學多場耦合滲流特性變化規律和增滲機制。

主要技術參數

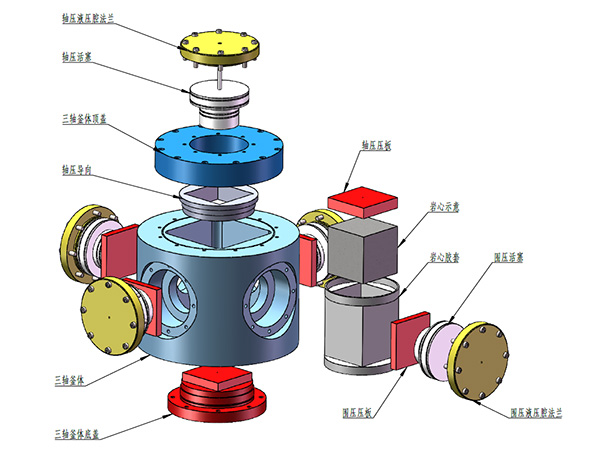

1）真三軸模型：200×200×200 mm、100×100×100 mm立方體，邊長誤差小于±0.5mm，夾持器材質需要耐酸化腐蝕；可進行2井同步、異步壓裂和單井分段壓裂，具備壓裂過程中的應變監測功能。三個方向可施加不同壓力值，可達到的******圍壓42MPa，******滲流壓力32MPa。

2）煤樣長串聯模型：φ50×500mm，可為5個夾持器串聯，材質耐酸化腐蝕；模型需做成不同的端面剪切位置，實現不同剪切端面情況下的損傷滲流測試，應實現不同夾持器施加不同圍壓值（每個夾持器設置獨立的泵進行控制）和不同溫度值?？蛇_(dá)到的******端面應力40MPa，******圍壓不低于40MPa，******滲流壓力30MPa，可測試瓦斯吸附解吸相關規律。

3）注入泵：可達到的******注入壓力10000psi，注入流速：0.0001～50ml/min（雙缸恒速恒壓），流速精度0.3%設定值。控制方式：氣動閥自動控制。

4）注入容器：容積1000ml，材質：HC276，耐壓：52MPa，數量：3套。

5）圍壓跟蹤泵：可達到的******工作壓力60MPa, 流量：0.0001～60 ml//min，流速精度0.0001ml/min，單缸體積不低于300ml。

6）空氣壓縮機：靜音空壓機，排量為0.63m3/min，噪音低。

7）氣相色譜儀：設置出口計量裝置和氣相色譜儀，測量生成產物流量和成分等。

8）溫控裝置：0～100 ℃，控溫精度±0.5 ℃。

9）位移傳感器：量程0-25mm，精度±0.1%，位移速率達5m/s，工作溫度：-30~100℃。

10）應變監測系統

a)  測量點數：單臺16測點；

b) 采樣速率（連續采樣）：1~200（Hz）/通道；

c)  模數轉換器：24位A/D轉換器；

11）計量系統；氣體流量計量程：0~2000SCCM\0~200SCCM；耐壓：3MPa，精度：0.2%；電子天平量程：2000g左右，精度：0.01g。

12）壓力計量系統：壓力傳感器，量程：0~50MPa，精度為0.1%F.S。

13）聲發射測量系統，16點聲發射，同時接收橫波和縱波信號，配備相應的信號接收和分析處理軟件。

14）三軸伺服液壓部分參數：工位數量：3個；******系統壓力：55MPa，誤差：±0.1MPa（保證長期穩定，超壓報警，壓力自動釋放）。

15）管閥件：耐壓不小于100MPa。

16）計算機及測試系統軟件：配套軟件能夠?qū)崿F(xiàn)三軸壓力設置、控制和顯示，三軸可同時實現連續的自動加壓，在達到設定壓力后能夠維持壓力穩定，實時快速記錄壓力、流量、溫度、位移量等數據。

17）計算機：品牌計算機1臺、配打印機1臺。

18）配套工具及附件：實驗操作平臺，輔助吊具，樣品制作模具、樣品移動工具等。
